توضیح پروفیل‌های صفحه دندانه فک: تطبیق شکل دندانه با نوع سنگ

اکثر خریداران یک صفحه دندان فک را به همین ترتیب انتخاب می کنند: یکی می پرسد "چه سنگی را له می کنی؟" و شکل دندان از نمودار توصیه می شود. گرانیت یک دندانه تیز می شود، سنگ آهک دندانه ای صاف پیدا می کند. منطقی به نظر می رسد، اما به همین دلیل است که بسیاری از صفحات به طور ناهموار فرسوده می شوند یا سنگ شکن را ضعیف می کنند. دو معدن سنگی که گرانیت یکسان را خرد می کنند می توانند به پروفیل های متفاوتی نیاز داشته باشند، زیرا نوع سنگ تنها یکی از چندین متغیر است.

این راهنما توضیح می‌دهد که پروفیل صفحه دندان فک چگونه کار می‌کند، چرا نام‌های تامین‌کننده برای همان شکل متناقض است، و چگونه می‌توان الگوی دندان پلاک فکی را مشخص کرد تا در اولین سفارش قطعه مناسب را دریافت کنید.

پروفیل صفحه دندان فکی در واقع چه می کند

صفحه دندان فکی (همچنین به آن قالب فکی یا صفحه فکی نیز گفته می شود) آستر فولادی منگنزی روی فک های ثابت و متحرک است. مشخصات دندان آن سه چیز را کنترل می کند:

گرفتن:چقدر خوب بشقاب به جای اینکه بگذارد یک سنگ سر بخورد، آن را گاز می گیرد.

فشار تماس:دندان‌های تیزتر نیرو را روی نواحی کوچک‌تر متمرکز می‌کنند، بنابراین سنگ را راحت‌تر می‌ترکند اما در نوک آن‌ها سریع‌تر سایش می‌شوند.

جریان مواد:دره‌های بین دندانه‌ها اجازه می‌دهند ریزه‌ها و سنگ‌های شکسته در اتاقک حرکت کنند.

مطالب فنی متسو به طور مستقیم این مبادله را توصیف می کند. پروفیل معدنی با دندانه مسطح مقدار زیادی منگنز برای سایش می دهد، در حالی که یک پروفیل فوق العاده تیز فشار سطحی بالاتر و چسبندگی بهتری ایجاد می کند. یک پروفیل موجدار درشت گردتر بین این دو قرار دارد. بنابراین شکل دندان معامله ای است بین عمر سایش و بایت، نه یک رتبه بندی کیفیت.

چرا نام پروفایل خریداران را گیج می کند

اینجا اولین تله است. "راه راه" به معنای یک شکل در همه جا نیست.

راهنماهای عرضه کننده منتشر شده در مورد آن اختلاف نظر دارند. یک راهنمای سازنده صفحات موجدار را برای سنگ های نرم تر و گردتر توصیه می کند، در حالی که دیگری آنها را برای سنگ معدن سخت و ساینده توصیه می کند. Kleemann، یک OEM، از یک دندانه تیز برای سنگ ساینده سخت و یک پروفیل متفاوت برای تغذیه نرم و گرد استفاده می کند.

اختلاف نظر بیشتر در مورد نامگذاری است، نه فیزیک. برای روشن ماندن، هر الگوی دندان صفحه فکی را به عنوان یکی از سه شکل عمومی در نظر بگیرید:

کار بازیافت دو الگوی دیگر را اضافه می کند. پروفیل موجدار بزرگ برای بتن و پروفیل موجدار برای آسفالت استفاده می شود که در آن مواد باید آزادانه و بدون بسته بندی جریان داشته باشند.

نکته خرید:یک نام به تنهایی یک مشخصات نیست. همیشه قبل از ثبت سفارش، نمایه را در برابر نقشه، شماره قطعه اصلی یا نمونه تأیید کنید.

چهار متغیری که نمایه مناسب را تعیین می کنند

1. سختی و سایندگی سنگ

این نقطه شروع است، و بخشی که نمودارهای معمول درست می شوند. سنگ‌های سخت و ساینده مانند گرانیت معمولاً نیازمند پروفیل و آلیاژی هستند که صفحه را در برابر سایش سریع محافظت می‌کند، در حالی که سنگ‌های نرم‌تر و ساینده‌تر می‌توانند از پروفیل‌هایی استفاده کنند که به چسبندگی و توان عبوری کمک می‌کنند. اگر صفحه دندان فک را برای سنگ سخت می خواهید، سختی به تنهایی تصمیم را تمام نمی کند. سه متغیر بعدی نیز به همان اندازه اهمیت دارند.

2. شکل و اندازه خوراک

اسلایدهای خوراکی ورقه ای یا پوسته پوسته روی یک دندان صاف. نمایه تیزتر یا عمیق‌تر آن را بهتر می‌گیرد. تغذیه بزرگ و بلوکی بار سنگینی را بر روی نوک دندان تیز وارد می کند، جایی که نمایه گردتر می تواند مدت بیشتری نگه دارد. اگر خوراک شما بین مشاغل تغییر می کند، به تامین کننده خود محدوده را بگویید، نه یک مقدار واحد.

3. تنظیمات جانبی بسته (CSS)

CSS کوچکترین شکاف بین فک ها در پایین محفظه است. اندازه محصول شما را تعیین می کند. متسو خاطرنشان می کند که یک پروفیل معدن دندانه تخت همراه با یک CSS محکم و سطح پایین تغذیه در محفظه می تواند مشکلاتی ایجاد کند. اگر یک CSS فشرده اجرا می‌کنید، به جای اینکه فقط یک مرتبه قبلی را تغییر دهید، نمایه دندان خود را بررسی کنید.

4. سطح خوراک

محفظه ای که به خوبی پر شده باشد، کل صفحه را کار می کند. یک محفظه گرسنه سایش را در مناطق خاصی متمرکز می کند و می تواند باعث شود که یک پروفایل صاف رفتار بدی داشته باشد. اگر اپراتورهای شما اغلب سنگ شکن را پایین کار می کنند، الگوی سایش شما ممکن است بیشتر از نوع سنگ به شما بگوید.

جفت فک ثابت و متحرک را فراموش نکنید

بسیاری از خریداران به صورت پیش فرض پلاک های همسان را برای هر دو فک سفارش می دهند. متسو یک رویکرد ترکیبی را توصیف می‌کند: یک فک ثابت با نمایه معدن که با یک فک متحرک فوق‌العاده چسبنده جفت شده است. سمت ثابت ماندگاری سایش را حفظ می کند، در حالی که سمت متحرک باعث افزایش نیش می شود. همین منطق زمانی اعمال می‌شود که نیاز به چسبندگی بیشتری داشته باشید بدون اینکه عمر مفیدی را از دست بدهید.

این برای کنترل هزینه مهم است. به جای تغییر کل محفظه به یک نمایه تهاجمی، می توانید یک تغییر را در سمت متحرک آزمایش کنید و سایش و خروجی را مقایسه کنید. با سازنده سنگ شکن یا تامین کننده خود بررسی کنید که جفت با مدل شما مطابقت دارد.

یک گردش کار انتخاب عملی

قبل از درخواست نقل قول از این دنباله استفاده کنید:

سنگ را ضبط کنید:نوع، سایندگی تخمینی و هرگونه تغییر بین نیمکت ها.

فید را ضبط کنید:حداکثر اندازه، و اینکه آیا بلوک، تخته یا مخلوط است.

تنظیمات را ثبت کنید:CSS فعلی و سطح خوراک معمولی.

بشقاب های فرسوده خود را بخوانید:ساییدگی ناهموار نوک، سطوح صاف صیقلی، یا سایش سنگین دره، همگی نشان از عدم تطابق دارند.

یک فرم عمومی را انتخاب کنیداز جدول بالا، سپس هندسه دقیق دندان را در برابر نقشه یا شماره قطعه خود بررسی کنید.

در مورد جفت شدن تصمیم بگیرید:نیمرخ یکسان در هر دو فک، یا یک نمایه متفاوت در سمت متحرک.

تایید مطالب:فولاد با منگنز بالا استاندارد است و درجه آلیاژ کروم-مولیبدن ممکن است با شرایط خاص مطابقت داشته باشد. تطبیق آلیاژ با سنگ موضوعی جداگانه است، بنابراین آن را در کنار پروفیل بررسی کنید.

خرید بدون نقشه: مهندسی معکوس

یک مشکل رایج برای واردکنندگان و توزیع کنندگان این است که کاربر نهایی فقط یک صفحه فرسوده، بدون نقشه و شماره مدل نامشخص دارد. هندسه دندان را نمی توان از روی عکس کاتالوگ حدس زد.

هوربن این کار را از طریق مهندسی معکوس انجام می دهد. شما صفحه دندان فک فرسوده را ارسال می کنید، تیم ما آن را اندازه گیری می کند و نقشه دو بعدی یا سه بعدی را بازسازی می کند و تولید از آن نتیجه می گیرد. برای درخواستی با الزامات روشن، ترسیم اولیه معمولاً حدود سه روز طول می کشد. اگر قبلاً یک قطعه شماره اصلی (Metso، Sandvik، Terex یا Trio) یا یک طراحی سه بعدی دارید، می‌توانیم مستقیماً از آن تولید کنیم.

سایر گزینه های OEM برای صفحه دندان فک عبارتند از:

لوگوی لیزری:مارک شما روی بشقاب مشخص شده است.

بسته بندی سفارشی:جعبه های چوبی بخور یا قاب های آهنی برای قطعات سنگین، برای جلوگیری از زنگ زدگی و ایمنی حمل و نقل ساخته شده است.

ترکیب مواد سفارشی:به یک نقشه یا نسبت آلیاژ مشخص ساخته شده است.

برای نگاهی دقیق تر به این خدمات، به ما مراجعه کنید【سرویس OEM/ODM】صفحه

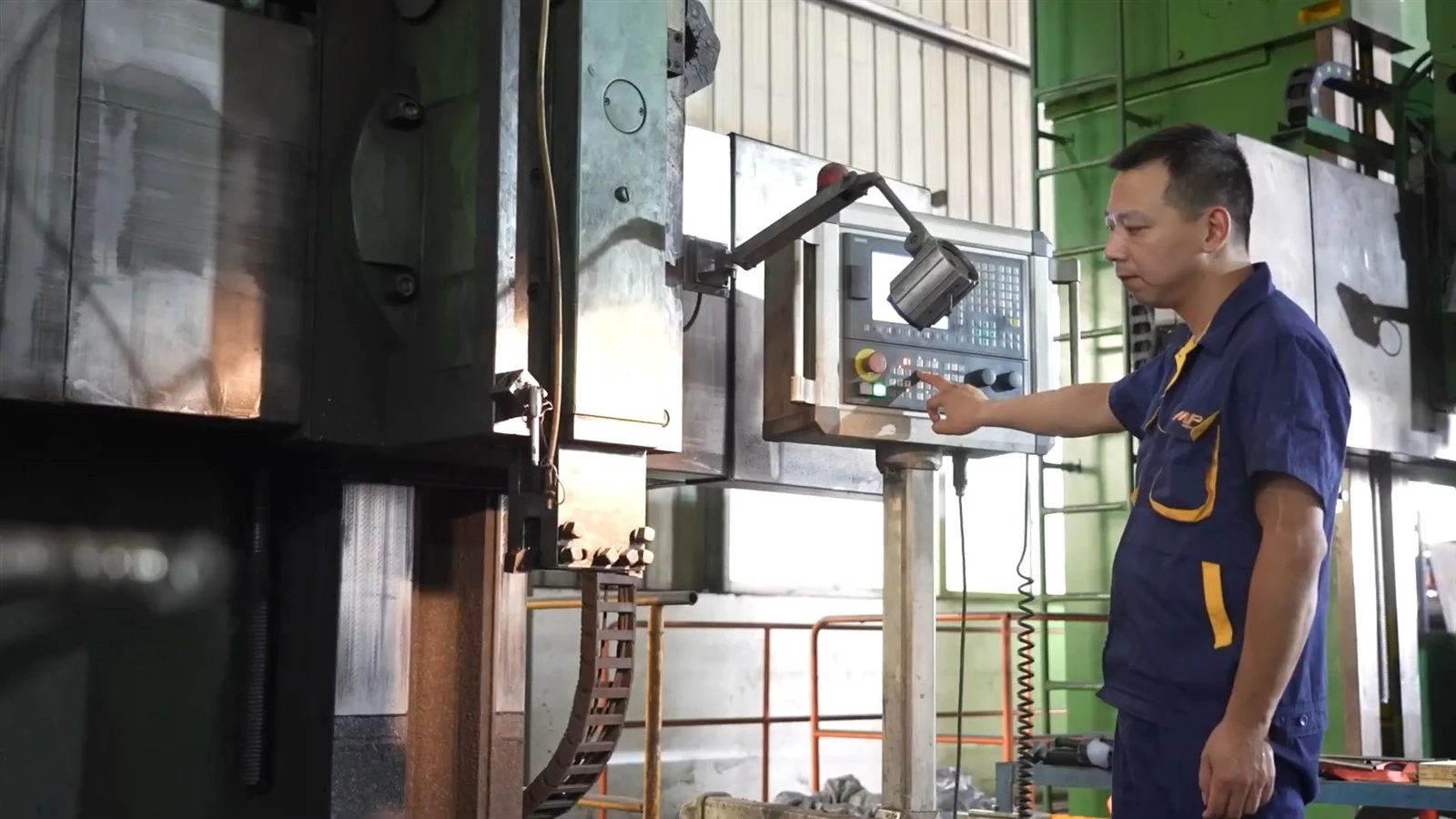

نگاهی به تولید در کارخانه هوربون در کوژو. در مورد استوک معمولی، سفارشات ترکیبی و بسته بندی سفارشی قطعات سایش سنگین از ما بخواهید.

بررسی های کیفیتی که از نمایه شما محافظت می کند

پروفیل دندان تنها در صورتی عمل می کند که دقیق ساخته شده باشد و فلز سالم باشد. کنترل های حین فرآیند ما عبارتند از:

تجزیه و تحلیل طیفی مواد خام

تست سختی HRC

بازرسی سه مختصات بعدی

تشخیص عیب

برای مشکلات کیفیت تایید شده پس از تحویل، ما قطعات را به صورت رایگان مجدداً منتشر می کنیم.

برای توزیع کنندگان: Stocking Smart

اگر حجم خرید کنید، انتخاب نمایه به تصمیم موجودی تبدیل می شود. چند نکته کاربردی:

سهام بر اساس شکل عمومی، نه بر اساس نام بازاریابی.پوشاندن یک موج صاف، یک موج گرد و یک نوع گیره تیز برای رایج‌ترین مدل‌های سنگ شکن، بیشتر سوالات را پاسخ می‌دهد.

شماره قطعات را در پرونده نگه داریدبرای مارک های سنگ شکن که مشتریان شما بیشتر اجرا می کنند.

از سفارشات موجود و ترکیبی ما استفاده کنید.ما موجودی معمولی را نگه می‌داریم، MOQ از 5 قطعه شروع می‌شود و زمان تحویل استاندارد 15 تا 30 روز است. ما تحت FOB یا CIF از شانگهای یا نینگبو ارسال می کنیم.

را مرور کنید【پلیت دندان فک】محدوده یا گسترده تر【صفحات فک】دسته بندی کنید تا ببینید چه چیزی متناسب با بازار شماست. ما【قطعات سایش سنگ شکن】محدوده شامل صفحات گونه منطبق و آسترهای مرتبط است که می توان آنها را در همان محموله سفارش داد.

خلاصه: چهار عمل قبل از سفارش بعدی شما

نوع سنگ را به تنهایی انتخاب نکنید.شکل فید، CSS و سطح فید را به تصمیم اضافه کنید.

نام های تجاری را به سه شکل عمومی ترجمه کنیدو هندسه را با یک نقشه، شماره قطعه یا نمونه تایید کنید.

یک جفت مخلوط را در نظر بگیرید:قبل از تغییر همه چیز، یک نمایه متفاوت روی فک متحرک تست کنید.

اگر نقاشی ندارید یک بشقاب فرسوده بفرستید.مهندسی معکوس سریعتر و ایمن تر از حدس زدن است.

آیا آماده هستید صفحه دندان فک خود را مشخص کنید؟ مدل سنگ شکن، نوع سنگ، اندازه خوراک و CSS خود را از طریق آن ارسال کنید【تماس با ما】، و مهندسان ما یک نمایه را توصیه می کنند.

سوالات متداول

1. صفحه فک راه راه برای چه استفاده می شود؟
یک صفحه فک راه راه دارای فرم دندان مواج است که چسبندگی و طول عمر را متعادل می کند. اغلب به عنوان یک نمایه همه جانبه استفاده می شود. از آنجایی که تامین کنندگان "راه راه" را متفاوت تعریف می کنند، هندسه دقیق دندان را با یک نقشه یا نمونه تایید کنید.

2. کدام صفحه دندان فک برای سنگ سخت بهتر است؟
هیچ پاسخ واحدی وجود ندارد. سنگ سخت و ساینده اغلب به پروفیل و آلیاژی نیاز دارد که در برابر سایش مقاوم باشد، اما شکل خوراک، CSS و سطح خوراک شما نیز بر نتیجه تأثیر می گذارد. هر چهار مورد را به اشتراک بگذارید تا نمایه به درستی مطابقت داشته باشد.

3. آیا می توانم از پروفیل های مختلف دندان روی فک ثابت و متحرک استفاده کنم؟
اغلب بله. برخی از OEM ها یک فک ثابت در معدن مسطح را با یک فک متحرک تیزتر جفت می کنند تا در عین حال عمر سایش را حفظ کنند. قبل از مخلوط کردن، با سازنده یا تامین کننده سنگ شکن خود مشورت کنید.

4. اگر نقاشی نداشته باشم چگونه می توانم پلاک دندان فکی سفارش دهم؟
صفحه فرسوده یا مدل سنگ شکن و شماره قطعه اصلی را ارسال کنید. ما می‌توانیم هندسه را مهندسی معکوس کنیم و یک نقشه دو بعدی یا سه بعدی تولید کنیم، معمولاً در حدود سه روز برای یک نیاز واضح.

5. حداقل مقدار سفارش چقدر است؟
MOQ ما 5 قطعه است. زمان سررسید معمولاً 15 تا 30 روز است و ما نیز موجودی معمولی را نگه می داریم.
